3.2.2 Снятие распределительного вала и толкателей клапанов

3.1.2.2. Снятие распределительного вала и толкателей клапанов

ОБЩИЕ СВЕДЕНИЯ

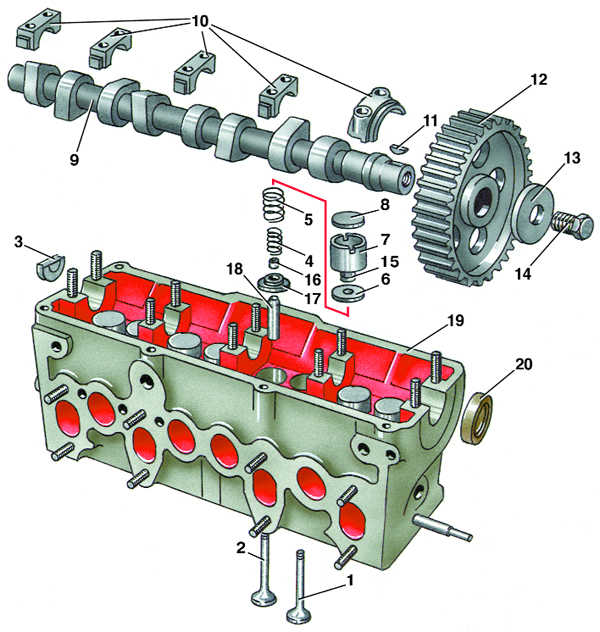

Головка блока цилиндров, распределительный вал и клапаны

Снятие распределительного вала и толкателей клапанов Audi 100
1 – выпускной клапан;
2 – впускной клапан;
3 – прокладка;
4 – пружина клапана внутренняя;
5 – пружина клапана наружная;
6 – тарелка пружин клапана;
7 – толкатель клапана;
8 – шайба регулировочная;
9 – распределительный вал;
10 – крышка подшипника;
11 – шпонка; 		12 – зубчатое колесо распределительного вала;
13 – шайба;
14 – болт крепления зубчатого колеса;
15 – сухари клапана;
16 – маслосъемный колпачок;
17 – опорная шайба пружин клапана;
18 – направляющая втулка клапана;
19 – головка блока цилиндров;
20 – сальник

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Отвернуть болт крепления зубчатого колеса распределительного вала, снять колесо 12 и извлечь из гнезда на валу сегментную шпонку 11.
2. Отвернуть гайки крепления крышек подшипников 1, 3 и 5-го, считая от ремня привода распределительного вала. Промаркировать крышки и снять их.
3. Ослабить и равномерно отвернуть гайки крепления крышек подшипников 2-го и 4-го. Промаркировать крышки и снять их.
4. Снять распределительный вал вместе с сальником.
5. Промаркировать и снять толкатели клапанов. У каждого толкателя сверху в выемке установлена регулировочная шайба 8. Регулировочные шайбы из толкателей вынимать не рекомендуется, чтобы не перепутать их при сборке.
